膠帶式定量裝車系統

為了便于裝車和給料機安全運行管理，減少現場人工操作，能夠?qū)崿F(xiàn)定量裝車及遠程控制，并提供及時的視頻圖像、計量數據和設備運行狀態，對整個定量裝車過程管理的優方案，實現準確、實時、智能化自動化定量裝車，達到減人提效，實現智能裝車定量計量功能。

設備性能及技術參數

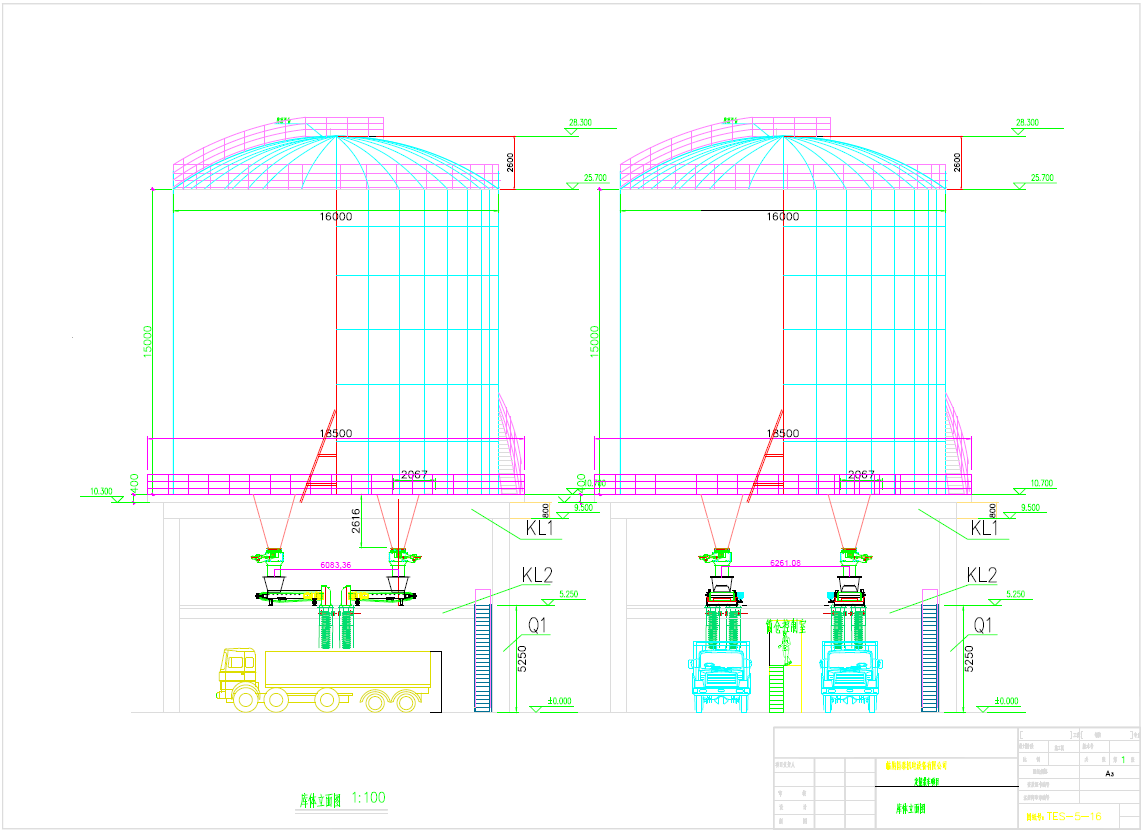

筒倉下稱重定量裝車系統主要技術參數：

1.給料范圍:  200-2000 t/h；

2.動態稱重精度： ≤±0.5% 。

3.電機參數：YB3節能電機，電壓380/660 V，

4.進料口處采用優鋼材。

5.配置閘門。

6.配合數據庫，以太網，視頻，聲光電信號，實現定量裝車，數據共享互聯互通，生產效率提高，智能環保。

自動化系統組成

1.本系統基于以太網架構構成自動化系統，遠程控制，數據開放及時方便。

2.現場配置就地操作端，方便現場維護和操作，方便設置系數，現場屏顯操作端具備人機界面，采用中文界面，人機交互方便簡單快捷，能夠設置各種參數，及時調整和控制。設置就地控制按鈕，方便現場安裝調試，也可就地進行操作和控制。

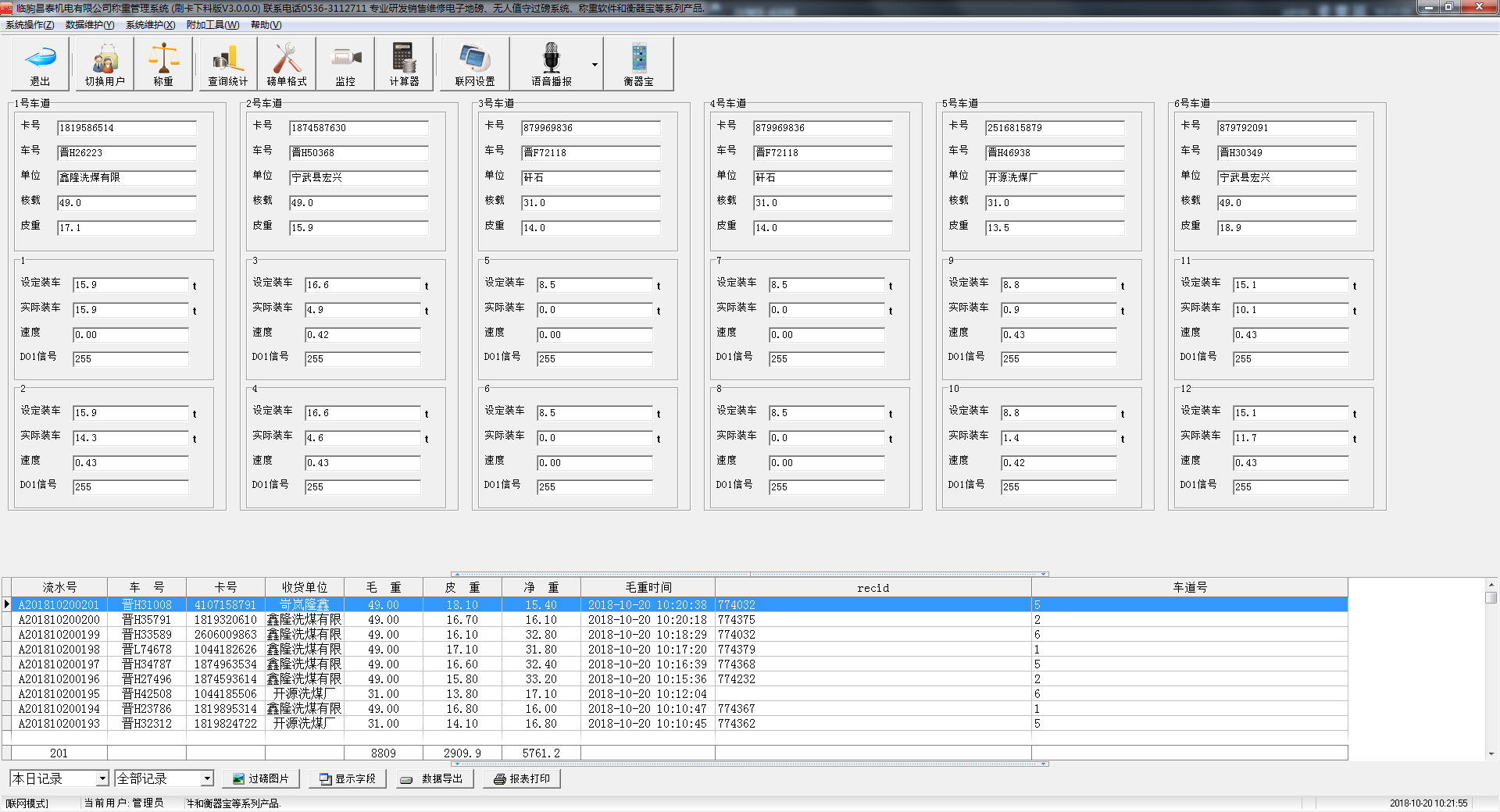

3.磅房設置集控中心，集控中心設置數據庫，并設置終端軟件及寫卡終端。

4.集控中心設置視頻監控站，可對現場設備進行監視和錄像并存盤。安裝在料倉內設備每臺稱重給料機前端，車輛裝車位置1件。

5.集控中心設置操作站，遠程對通過操作計算機對現場設置工作方式進行設置，可設置各種系數和參數。

6.集控中心設置聲音視頻對講中心，定點視頻對講指揮現場司機，也可全局廣播指揮。

7.集控中心集聲光電于一體，人機交互豐富，方便控制。

8.刷卡器旁設置視頻對講機，方便司機和集控中心交換信息。集控中心即可以定點對現場指揮和雙向溝通，也可全局廣播指揮。

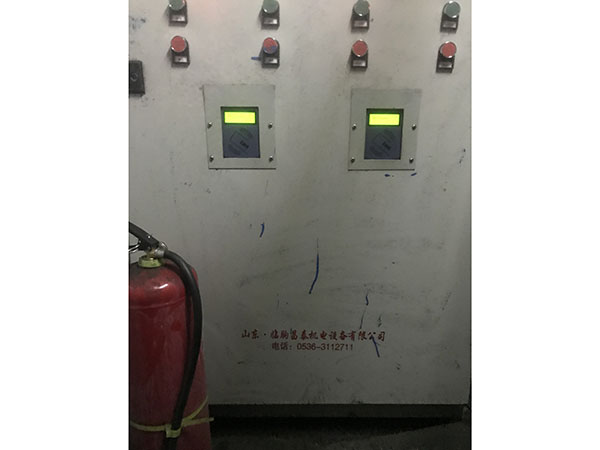

8.設置PLC柜，用于控制系統整體工作，PLC采用施耐德產品，配置雙通訊接口，采用MODBUS或ASCII通訊，接口豐富。

9.Modbus或以太網（ModbusTCP/IP）開放數據接口，系統采用Modbus或以太網（ModbusTCP/IP）開放數據接口，方便數據開放，與大管理系統互動。
