螺旋秤

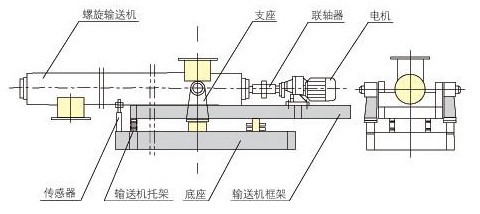

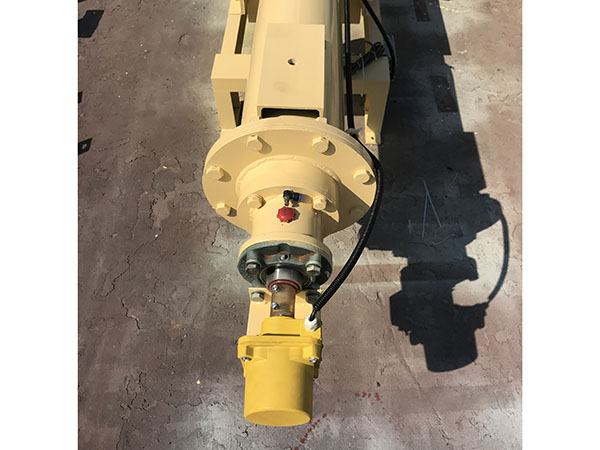

螺旋稱重系統主要由穩流給料螺旋、稱重橋架、減速電機、稱重傳感器、測速傳感器、稱重控制儀表和電控系統等組成,稱重橋架為杠桿式，其杠桿支點采用耳軸，不受腐蝕及外界因素對計量精度影響；測速傳感器置于螺旋體非驅動端。

用途：建材、冶金、電力、化工等行業

特點：耐磨性強，使用壽命長

技術參數：

　　1、計量準確度：優于1%

　　2、控制精度：優于2%

　　3、稱量范圍：0~100t/h

　　4、螺旋轉速：40~85r/min

　　5、螺旋直徑： Φ100~Φ400

　　6、電源： 控制系統：單相220V±10%、50HZ

　　  動力系統：三相380V±10%、50HZ

　　7、使用環境：

　  　溫度：零下十度至攝氏四十度

　　濕度：5—90%

　  　場所：無強電磁場和強烈振動場合

工作原理

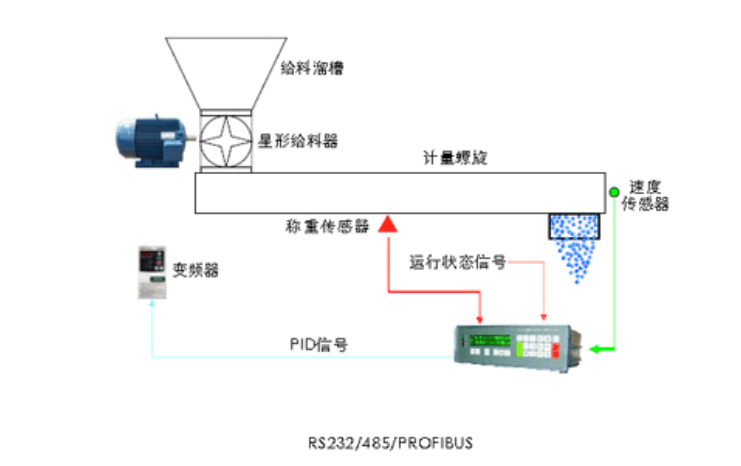

螺旋稱重定量給料機用于對散狀物料的定量給料，給料過程為螺旋旋轉連續給料，將來自于用戶給料倉或其他給料設備的物料輸送并通過稱重橋架進行重量檢測；同時裝于端部的測速傳感螺旋體進行速度檢測；被檢測的重量信號及速度信號一同送入稱重控制器進行微積分處理并顯示以噸每小時為單位的瞬時流量及以噸為單位的累計量。

性能特點

●給料螺旋具有獨特的穩流結構，在整個進料口截面上料粉均勻下沉，不易結拱，沖洗

●單螺旋有軸結構，料流穩定，不會卡料。重量信號真實，計量精度更高。

●螺旋葉片選用錳鋼材料精工制作，耐磨性強，使用壽命長。

●螺旋間隙小，克服回流沖料問題，避免管壁間隙中粘附物料。

●密封結構，減少粉塵外揚。

●進出料口為軟連接，可根據現場要求任意調整水平安裝角度

●自動計量標定系數，自動測量系統零點；

●手動置入各種參數，運行操作可手動/自動切換；

●具有儀表自診斷和計算機聯網功能。

基本組成

電阻應變式傳感器，隸屬于稱重傳感器系列，是一種將物理信號轉變?yōu)榭蓽y量的電信號輸出的裝置，它使用高精度稱重模塊傳遞力，在外力作用下產生彈性變形，使粘貼在他表面的電阻應變片（轉換元件）也隨同產生變形，電阻應變片變形后，它的阻值將發生變化（變大或減小），再經相應的測量電路把這一電阻變化轉換為電信號（電壓或電流），從而完成了將外力變換為電信號的過程。

稱重儀表是以微機為基礎的動態秤儀表，專門用于連接帶有測速傳感器與稱重傳感器的稱重，通過其強大的硬件和軟件處理，以顯示連續流量和累重信息。

主要功能

獨特的穩流結構，在整個進料口截面上，料粉均勻下沉，不宜結拱，不宜沖料。

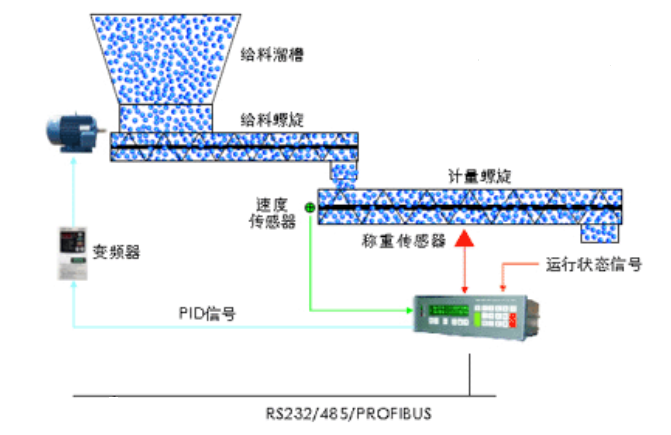

穩流給分螺旋與計量螺旋同步調速，穩流給粉螺旋物料填充系數為1.0，計量螺旋物料填充系數為0.6，臺時產量大范圍（1：10）調整時，重量信號真實，計量精度高。

螺旋葉片選用錳鋼材料精工制作，耐磨性強，使用壽命長；

螺旋間隙小，克服回流沖料問題，避免管壁間隙中粘附物料；

密封結構，減少粉塵外揚；

螺旋秤定貨須知：

　　1、物料名稱：

　　2、計量范圍：大____ t/h；小____t/h ；常用____t/h ；

　　3、螺旋直徑：____mm

　　4、控制精度：____

　　5、物料種類：
